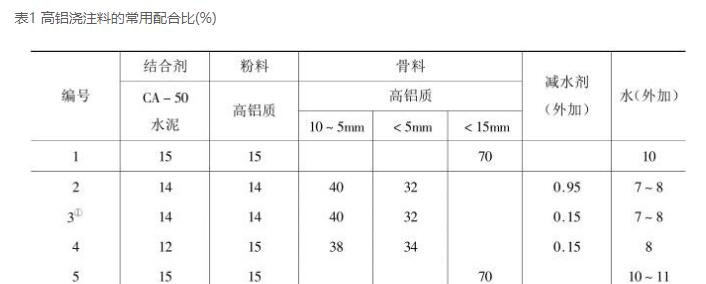

高鋁澆注料是不定形耐火材料的重要品種，常用配合比列于表1。表1~3所用耐火骨料和粉末由二級(jí)土礦熟料制成，4為一級(jí)土礦熟料，5為一級(jí)粘土熟料。

正常情況下，CA-50水泥和耐火粉總用量為27%~30%，耐火骨料用量為70%~73%。CA-50水泥用量為100~200。高鋁澆注料用于中高溫部位時(shí)，應(yīng)盡量減少水泥用量，增加耐火粉料用量，其等級(jí)應(yīng)與耐火骨料相同或更高；耐火骨料應(yīng)根據(jù)窯爐使用溫度合理選擇，盡其所能。顆粒級(jí)配通常為兩級(jí)或統(tǒng)一材料，砂率（即細(xì)骨料占整個(gè)骨料的比例）為0.45.0.控制55；水量一般用質(zhì)量百分比表示，也可用千克/立方米或水灰比（即水與水泥和粉末的比例）表示。一般原則是在保證澆注料混合物和易性的情況下，盡量減少水量。

高鋁澆注料的" width="706" height="284" srcset="http://www.zxkvb.cn/wp-content/uploads/2023/05/111.jpg 706w, http://www.zxkvb.cn/wp-content/uploads/2023/05/111-300x121.jpg 300w" sizes="(max-width: 706px) 100vw, 706px" />

應(yīng)當(dāng)指出，常用的配合比并不是一成不變的。根據(jù)原材料的品種和使用條件，在生產(chǎn)或施工過程中，通過試驗(yàn)確定耐火澆注料的配合比，以滿足窯爐工程的使用要求。同時(shí)，應(yīng)盡量加入外加劑，以提高澆注料的施工性能和耐火性
